Essai de Coupe et Optimisation de Tronçonnage dans l'inox, Outil Korloy KGEHR2020-3-T20

Alexandre Guillot
4 mars
3 min de lecture

Dans cet article, nous explorerons un cas d'essai de coupe et d'optimisation des paramètres de tronçonnage sur une pièce en inox 316L à l'aide d'un outil de coupe Korloy KGEHR2020-3-T20. Nous passerons en revu les différents paramètres pouvant influencer sur la durée de vie de la plaquette.

Enfin nous mesurerons l'impact des conditions de coupe sur les états de surface.

1. Contexte

Matière : 316L

Diamètre de la pièce : 38 mm

Opération : coupe complète de rondelles épaisseur 1 mm

Porte outil : KGEHR2020-3-T20

Carré de 20 x 20
Largeur de plaquette 3 mm
AP max 20 mm au rayon

Plaquette : KGMN300-02-R

Nuance PC9030
Rayon de coins de 0,2

Problématique visée : augmentation de la durée de vie de la plaquette et stabilisation du processus.

2. Paramètres de Coupe Initiaux

Les paramètres utilisés lors de nos premiers essais sont les suivants :

Vitesse de coupe (Vc) : 90 m/min
Avance (f) : 0.07 mm/tr
Limitation de broche (G50) : 3000 tr/min

Résultats : vibrations légères sur les faces et bourrage copeaux au alentour du Ø6.

Bris de plaquette ou usure prononcée après 5 coupes.

3. Essai de Coupe N° 1

Les paramètres sont les suivants :

Vitesse de coupe (Vc) : 90 m/min
Avance (f) : 0.1 mm/tr
Limitation de broche (G50) : 3000 tr/min
Avec et sans cycle de brise copeaux : 1mm - 0.5mm

Résultats : Bris de la plaquette et bourrage copeaux lors de l'opération sans cycle de brise copeaux.

Le cycle de brise copeaux améliore l'évacuation, la pression de lubrifiant étant trop faible.

Nous retenons donc un brise copeaux de 0.5mm qui réduit l'épaisseur du copeaux et améliore son évacuation.

Vibrations légères sur les faces.

4. Essai de Coupe N° 2

Les paramètres sont les suivants :

Vitesse de coupe (Vc) : 60 m/min
Avance (f) : 0.1 mm/tr
Limitation de broche (G50) : 3000 tr/min
Cycle de brise copeaux : 0.5mm

Résultats : évacuation des copeaux correct et durée de vie plaquette améliorée.

Suppression des vibrations.

5. Essai de Coupe N° 3

Les paramètres sont les suivants :

Vitesse de coupe (Vc) : 45 m/min
Avance (f) : 0.1 mm/tr
Limitation de broche (G50) : 3000 tr/min
Cycle de brise copeaux : 0.5mm

Résultats : paramètres optimaux et longue durée de vie plaquette.

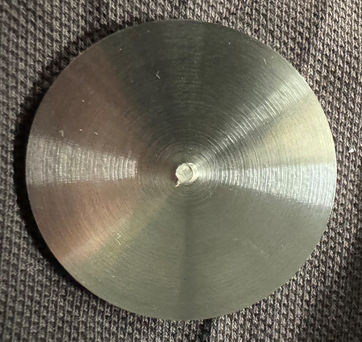

Etats de surface très correct pour ce type d'opération.

Point négatif, la vitesse de coupe faible engendre une forte augmentation du temps de cycle.

6. Conclusion

Les essais menés avec l'outil de tronçonnage Korloy KGEHR2020-3-T20 sur l'inox 316L ont permis de stabiliser le processus en ajustant les paramètres de coupe, notamment la vitesse et l'avance. Bien que l'essai final à 45 m/min ait montré des résultats satisfaisants en termes de durée de vie et d'état de surface, il a allongé le temps de cycle.

Pour aller plus loin, nous effectuerons de nouveaux essais avec une plaquette différente, la KGMN300-04-T, intégrant une coupe latérale et un rayon de coin de 0.4 mm (contre 0.2 mm actuellement). Ces modifications devraient nous permettre de limiter les vibrations et d'augmenter les vitesses de coupe, tout en maintenant la résistance recherchée.

De plus, nous passerons à une nuance PC5300, potentiellement plus adaptée pour l'usinage de l'inox 316L, afin de maximiser les performances globales.

Paramètres visés avec plaquette KGMN300-04-T / PC5300 :
